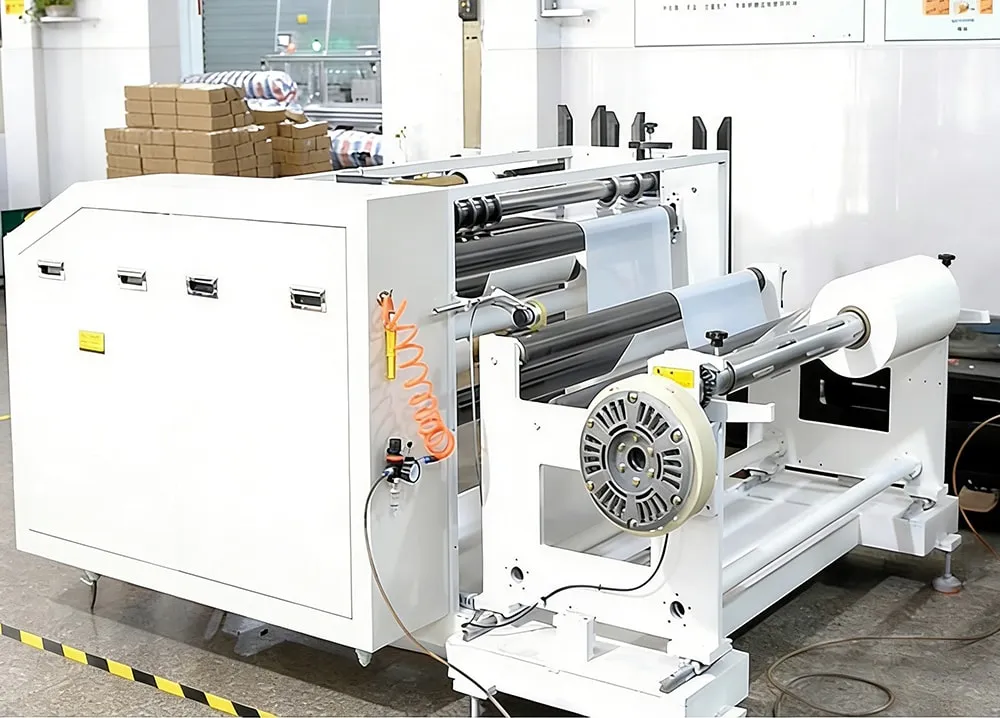

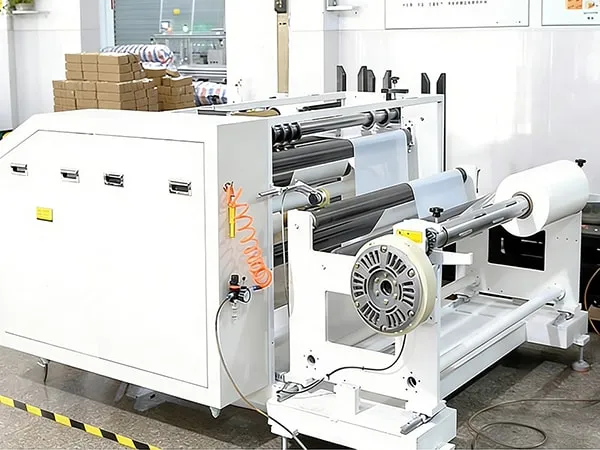

Máquina de Corte Longitudinal y Rebobinado de Película de Poliéster
Preparación de Película Aislante a Medida para Barras Colectoras (Busbars)
La máquina de corte longitudinal y rebobinado de película de poliéster de Kiande está diseñada para preparar película aislante en los anchos y longitudes requeridos antes de las etapas de conformado o envoltura de barras colectoras.
El equipo integra tres etapas principales: desbobinado, corte longitudinal y rebobinado. La película de poliéster se libera desde el rollo de origen, se divide en bandas según el ancho programado y se rebobina para obtener rollos preparados para el siguiente proceso de aislamiento.
Mirar vídeo
Principales Características
- Proceso integrado de desbobinado, corte longitudinal y rebobinado: prepara rollos de película aislante en una sola estación.
- Ancho de corte ajustable: permite adaptar la película a diferentes dimensiones de barras colectoras.
- Control de longitud mediante contador métrico: facilita la preparación de rollos con longitudes definidas para cada proceso.
- Velocidad de corte longitudinal de hasta 300 m/min: adecuada para operaciones de preparación de película en producción continua.
- Preparación de película para aislamiento busbar: destinada a procesos posteriores de conformado, envoltura o aislamiento de barras colectoras.
- Eje expansible neumático de 3 pulgadas: permite sujetar y rebobinar los rollos de película durante el proceso.
- Reducción de desperdicio de material: ayuda a preparar bandas de película más cercanas al ancho requerido para cada aplicación.
Aplicaciones
- Preparación de película aislante para barras colectoras
Corte longitudinal de película de poliéster utilizada en sistemas de aislamiento para barras colectoras de cobre o aluminio. - Producción de barras colectoras compactas
Preparación de bandas de película aislante antes del conformado térmico y de la envoltura de conductores en sistemas busbar compactos. - Sistemas busbar y ductos de barras
Producción de rollos de película aislante adaptados a los requisitos de fabricación de ductos de barras y conjuntos de distribución eléctrica.
Especificaciones técnicas
| Modelo | |
| Ancho máximo de desbobinado | 1200mm |
| Diámetro máximo de desbobinado | 700mm |
| Ancho de corte longitudinal | 50–1200mm |
| Diámetro del eje expansible neumático | 3 pulgadas |
| Velocidad de corte longitudinal | 0–300m/min |
| Control de longitud | Contador métrico |
| Alimentación eléctrica | 220–415VAC, 50–60Hz, 3kW |
| Suministro de aire comprimido | 0.6MPa |
| Dimensiones | 1600×1800×1500mm |
Muestras de película de poliéster cortada y rebobinada
