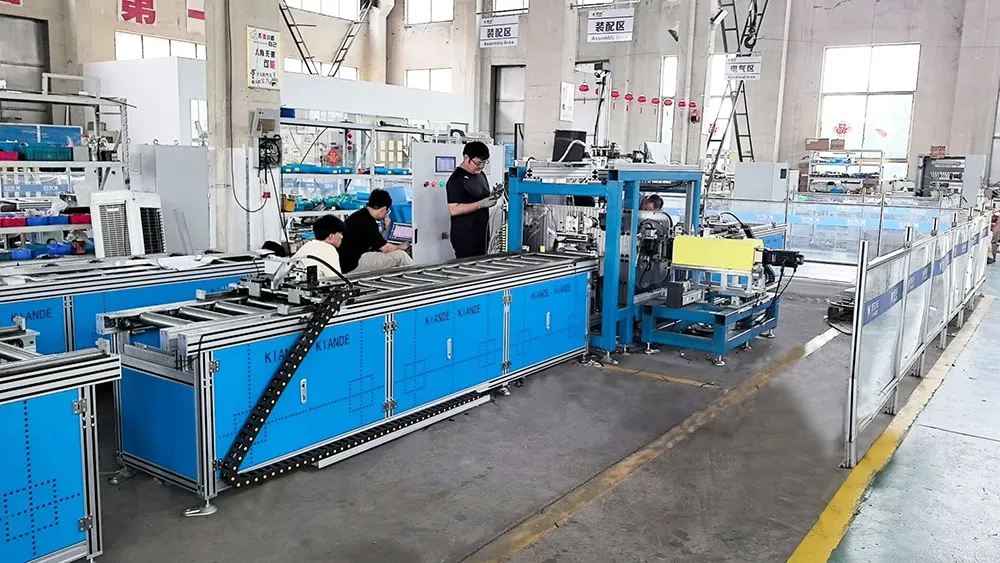

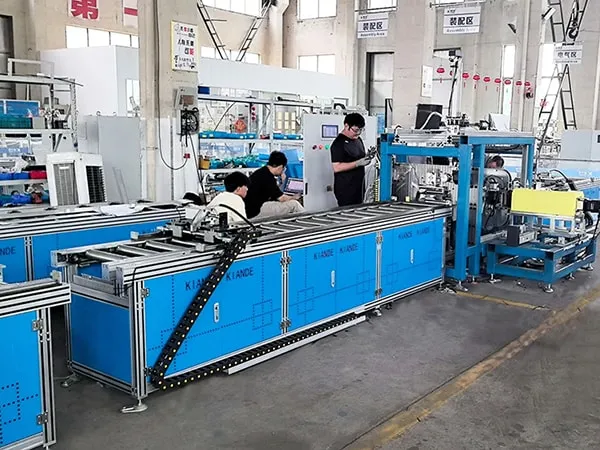

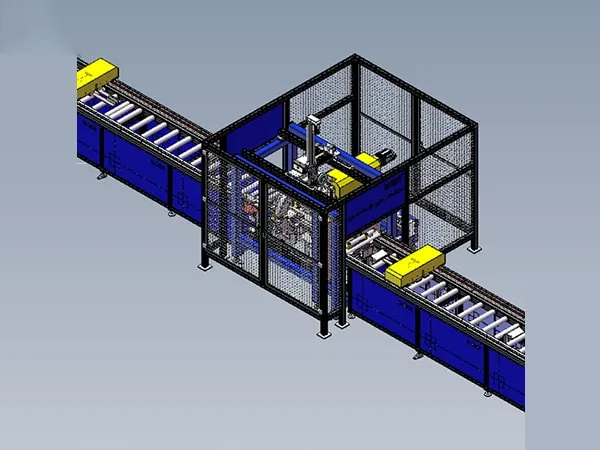

Máquina Automática de Encintado de Aislamiento para Barras Colectoras
Los métodos manuales de encintado son lentos y aumentan los costos operativos. La máquina encintadora de aislamiento para barras colectoras de KIANDE permite convertir esta etapa en un proceso más eficiente, repetible y controlado dentro de la línea de producción.

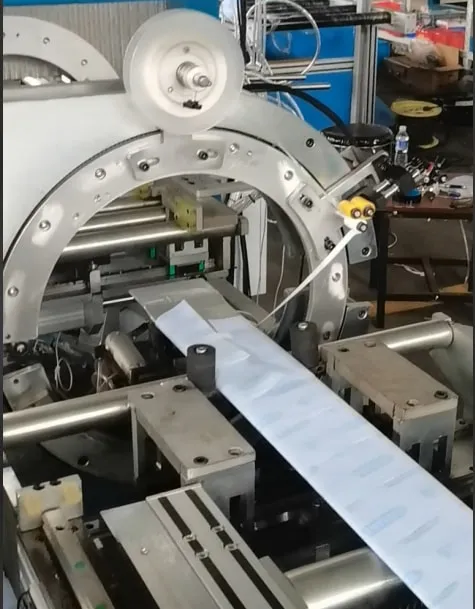

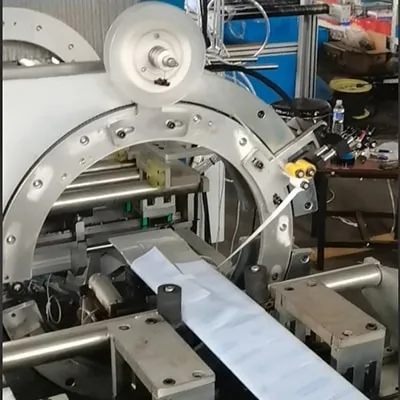

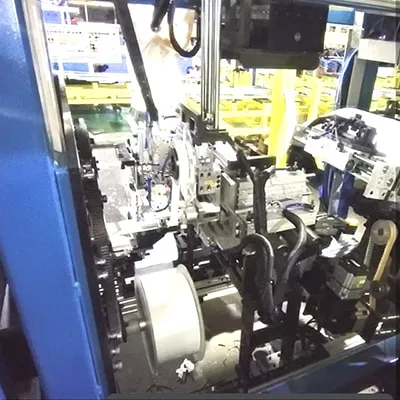

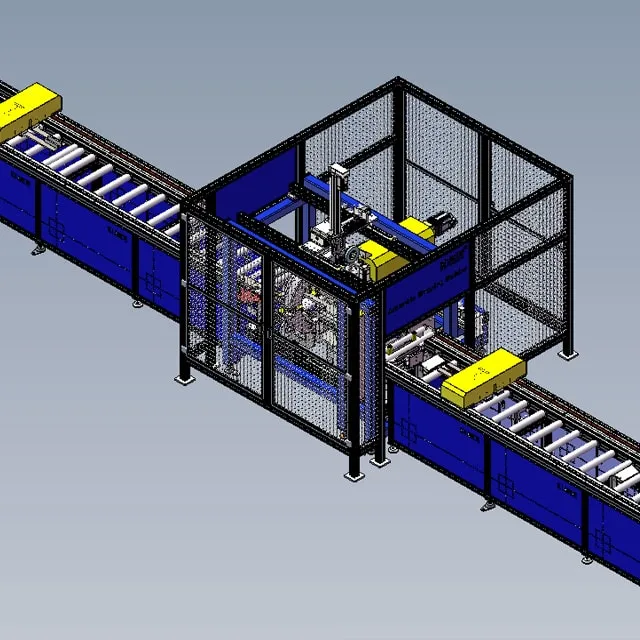

El ciclo comienza con el posicionamiento automático de la barra colectora. A continuación, el sistema aplica la cinta aislante mediante un encintado helicoidal sincronizado de alta velocidad, con un paso configurado digitalmente para asegurar una cobertura uniforme de la superficie.
Los sensores integrados de control de tensión en lazo cerrado mantienen una tensión constante de la cinta durante todo el proceso. Esto permite obtener una capa de aislamiento firmemente ajustada y uniforme en un solo ciclo de trabajo.

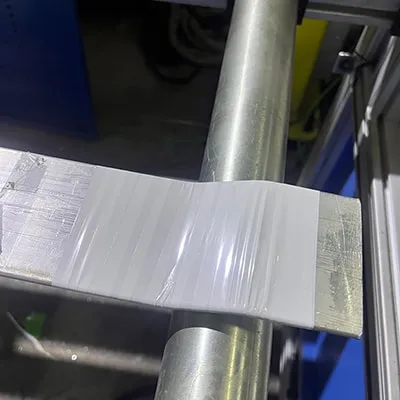

La máquina controla con precisión el solape de la cinta, contribuyendo a una cobertura aislante más consistente y a una mayor confiabilidad del proceso de aislamiento.
Mejore hoy los estándares de su producción. Contacte a KIANDE para solicitar una cotización personalizada y especificaciones técnicas adaptadas a sus barras colectoras.
- Barras colectoras para ductos de barras (Busway & Switchgear): Envoltura de película de poliéster o cinta aislante sobre barras colectoras destinadas a ductos de barras compactos o sistemas con requerimientos específicos de aislamiento.
- Tableros eléctricos y equipos de distribución: Preparación de barras colectoras aisladas para tableros de baja tensión, celdas de media tensión y equipos de distribución de energía.

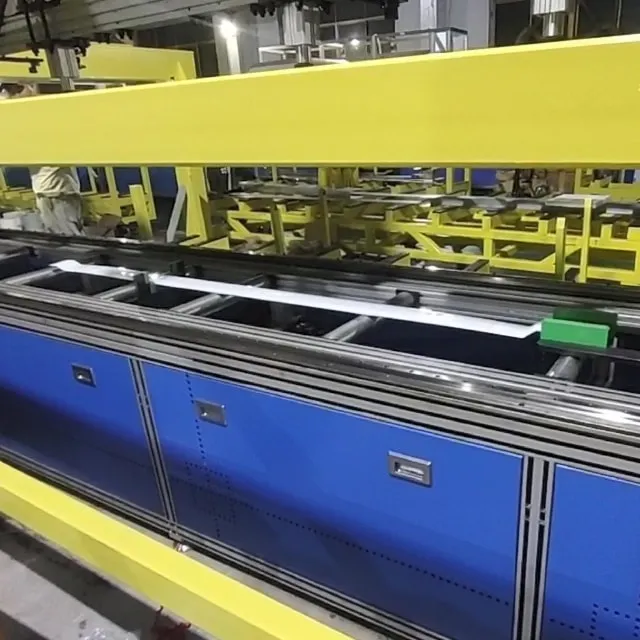

- Alimentación y posicionamiento automáticos: reduce la manipulación manual de barras colectoras durante el proceso de envoltura.
- Control de tensión en lazo cerrado: ajusta la tensión del material aislante durante la aplicación para favorecer una envoltura uniforme.

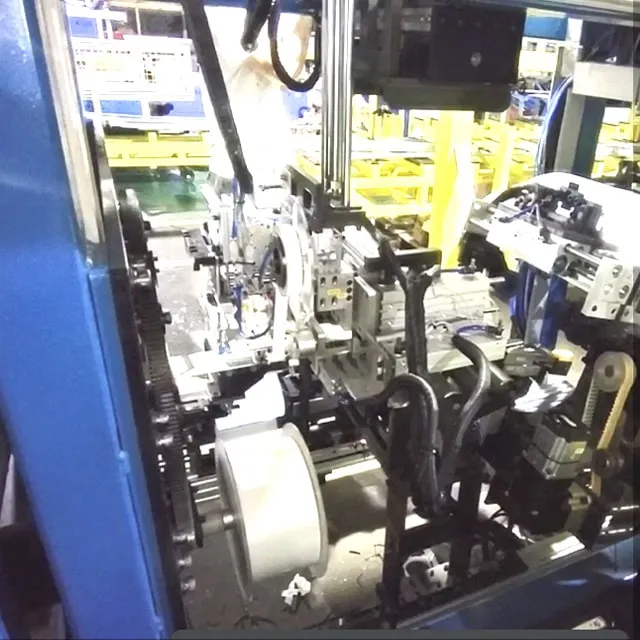

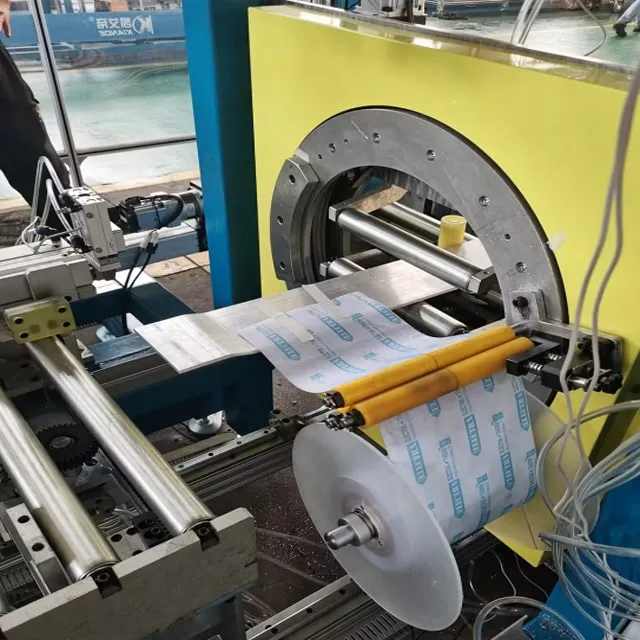

- Envoltura helicoidal sincronizada: aplica película de poliéster o cinta aislante sobre la superficie del conductor.
- Paso de envoltura ajustable: permite adaptar la cobertura al tipo de barra colectora y al diseño de aislamiento.
- Modos de envoltura configurables: envoltura continua, por intervalos o localizada.
- Compatibilidad con distintos materiales aislantes: película de poliéster (Mylar) y cinta aislante.

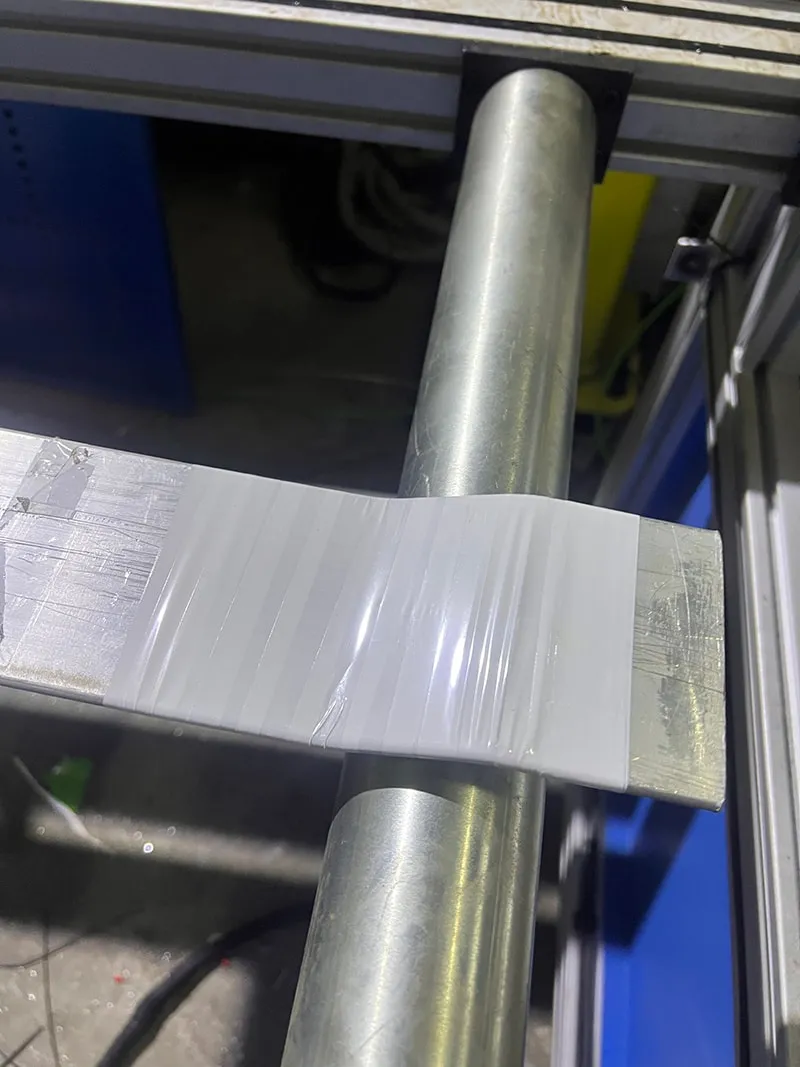

- Solape mínimo de 50 %: configuración orientada a obtener una cobertura continua de la superficie.
- Precisión de posicionamiento repetitivo de ±0,5 mm: contribuye a mantener la repetibilidad del recorrido de envoltura.
- Preparación para producción industrial: diseñada para automatizar una etapa repetitiva y crítica del aislamiento de barras colectoras.
| Modelo | |
|
| Material Aplicable | Film de poliéster / Mylar, cinta aislante | |
| Tamaño de rollo de poliéster | Diámetro interior | Ø76mm |
| Diámetro exterior máximo | Ø300mm | |
| Ancho | 100–200mm | |
| Tamaño de la cinta aislante | Diámetro interior | Ø76mm |
| Diámetro exterior máximo | Ø150mm | |
| Ancho | 20mm | |
| Recorrido del eje X | 3000mm | |
| Velocidad del eje X | 0–200mm/s | |
| Velocidad de envoltura de film de poliéster/ Mylar | 1 circle/s | |
| Velocidad de envoltura de cinta aislante | 1.5 circle/s | |
| Solape mínimo | ≥ 50% | |
| Tamaño del conductor | Longitud | 1500–4000mm (personalizable) |
| Ancho | 80–240mm | |
| Espesor | 5–6mm | |
| Precisión de posicionamiento repetitivo | ±0.5mm | |
| Alimentación eléctrica | 380–415VAC, 50–60Hz | |
| Potencia total | 10kW | |
