Línea Semiautomática de Ensamblaje de Ductos de Barras
La línea semiautomática de ensamblaje para barras colectoras de Kiande está diseñada para procesos de fabricación que combinan operaciones manuales de remachado con asistencia mecánica para la manipulación, sujeción y volteo de los módulos.

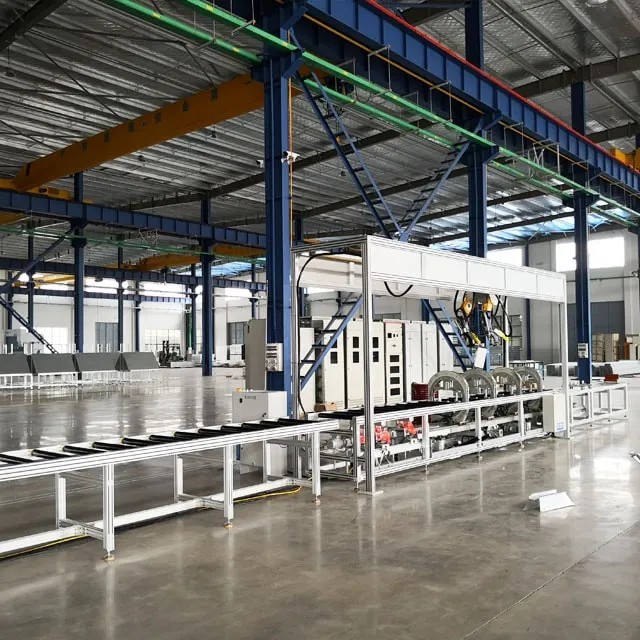

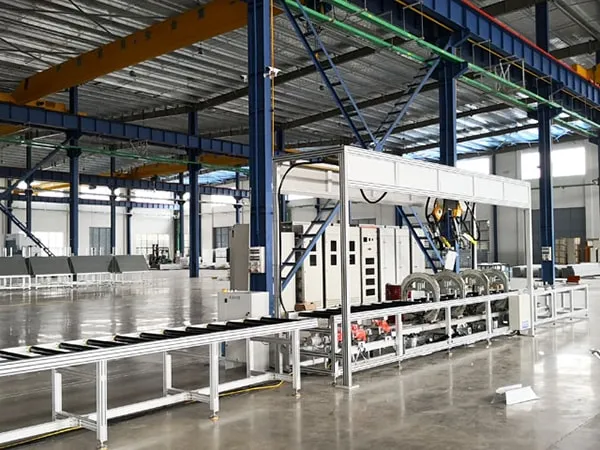

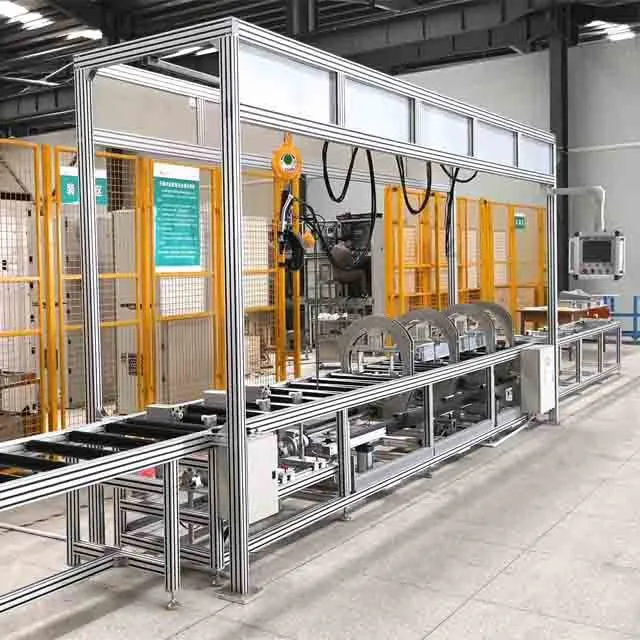

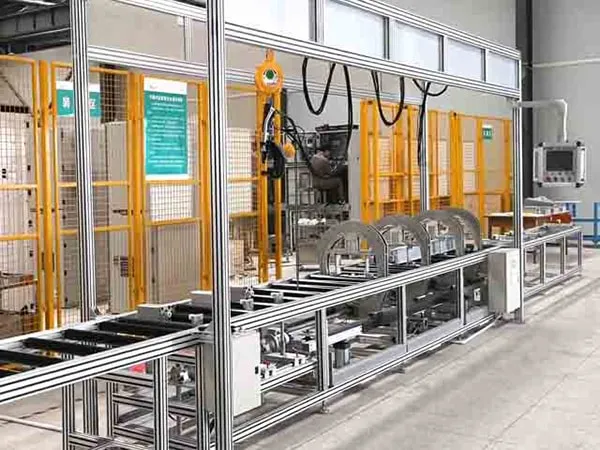

Su configuración estándar integra tres estaciones principales: preensamblaje, volteo automático y montaje de accesorios. Esta estructura permite organizar el ensamblaje de barras colectoras y componentes para ductos de barras en una secuencia más controlada, reduciendo la manipulación repetitiva de piezas largas y facilitando el trabajo de remachado por ambos lados del conjunto.
La línea es una alternativa adecuada para fabricantes que requieren mayor flexibilidad que una línea totalmente automática, pero desean mejorar la continuidad del proceso frente a un ensamblaje completamente manual. Kiande indica que este tipo de configuración está orientada a producción de pequeña y mediana escala, así como a procesos donde se necesitan cambios frecuentes de referencia o mayor adaptabilidad operativa.
- Preensamblaje de barras colectoras y componentes estructurales.
- Configuración orientada a procesos flexibles de fabricación busbar.
- Montaje de accesorios después de completar el remachado.
- Remachado manual de la primera y segunda cara.
- Volteo automático de 180° para trabajar ambos lados del conjunto.
- Sujeción de la barra colectora durante el remachado.
- Traslado del módulo hacia la estación de volteo.
- Fijación de piezas mediante utillajes de posicionamiento.
- Fijación de Barras Colectoras
- Torneado
- Posicionamiento
- Fijación de barras colectoras
La línea permite sujetar el conjunto durante el preensamblaje y el remachado, ayudando a mantener la posición de las piezas durante las operaciones manuales. - Posicionamiento
Los utillajes y soportes de la línea facilitan la preparación de módulos antes de la fijación mecánica, reduciendo la necesidad de ajustes repetitivos durante el ensamblaje. - Volteo automático

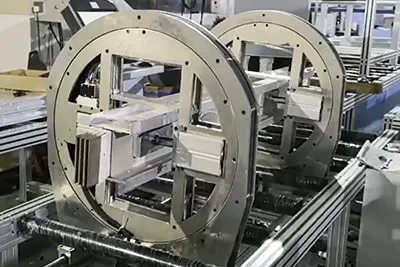

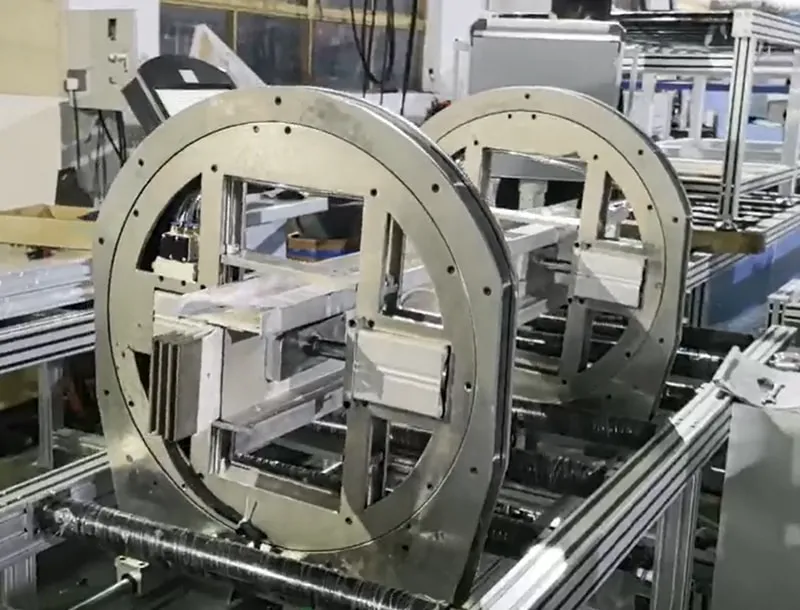

El sistema de volteo permite girar el módulo 180° entre las dos etapas de remachado, simplificando el acceso a ambos lados de la barra colectora o carcasa ensamblada. - Montaje de accesorios
La estación final permite instalar accesorios y componentes complementarios después del remachado.
| Modelo | |
| Altura máxima del ducto de barras | 330mm (capa única) |
| Longitud máxima del ducto de barras | 6000mm |
| Eficiencia de trabajo | Aproximadamente 3.000 mm cada 4 min |
| Máquina de remachado | No incluida |
| Número de conjuntos de volteo | 4 sets (configuración estándar) |
| Longitud de la sección de volteo | 4500mm |
| Número de utillajes manuales de elevación | 3 unidades |
| Longitud de la estación de operación manual | 1500mm |
| Material del soporte suspendido | Soporte de aluminio |
| Tipo de remachado | Remachado manual |
| Alimentación eléctrica | 380–415VAC, 50–60Hz, 5kW |
| Dimensiones de la máquina | 18000×800×1900mm |
