Herramental y Dispositivos de Montaje para Líneas de Producción de Barras Colectoras

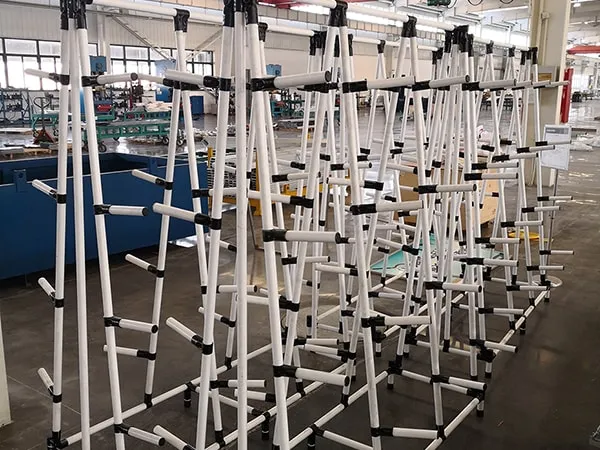

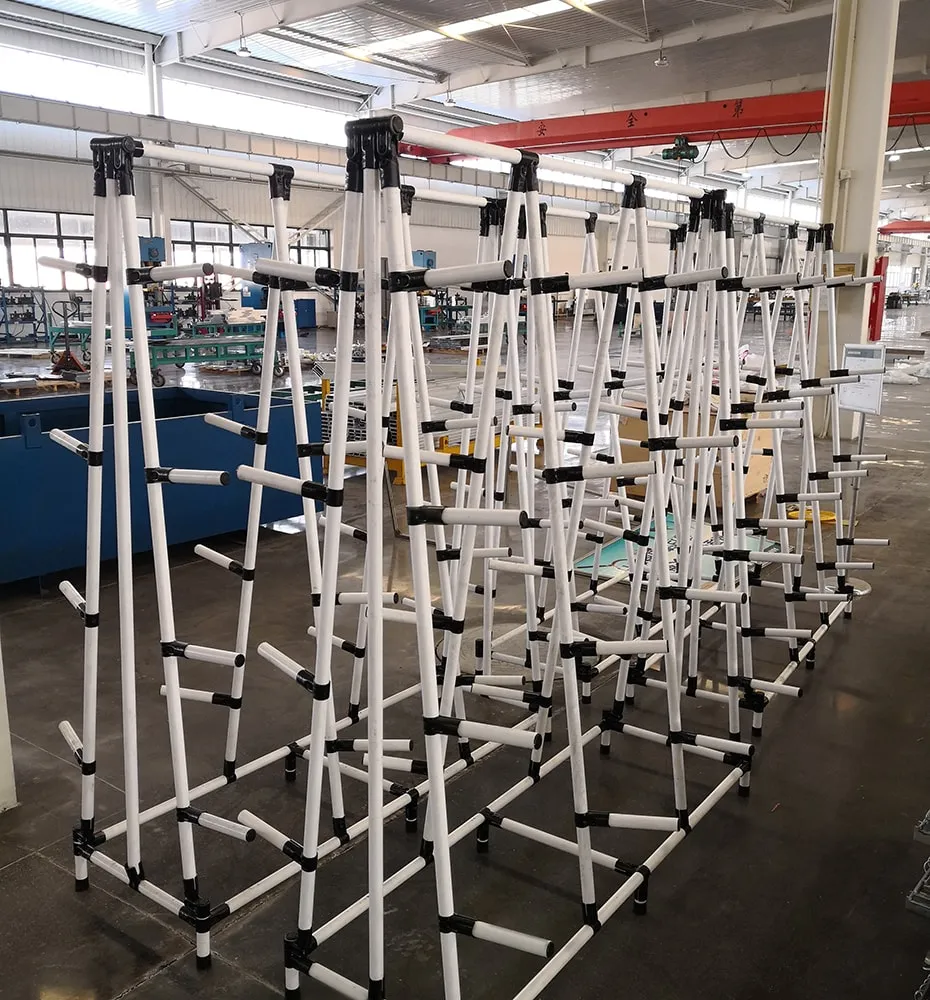

Sistema Modular de Estanterías en Voladizo (Cantilever Rack)
Sistema de almacenamiento modular para organizar barras colectoras, perfiles y materiales largos dentro de la línea de producción. Su diseño permite mantener los materiales accesibles para carga, selección y reposición en las estaciones de trabajo.

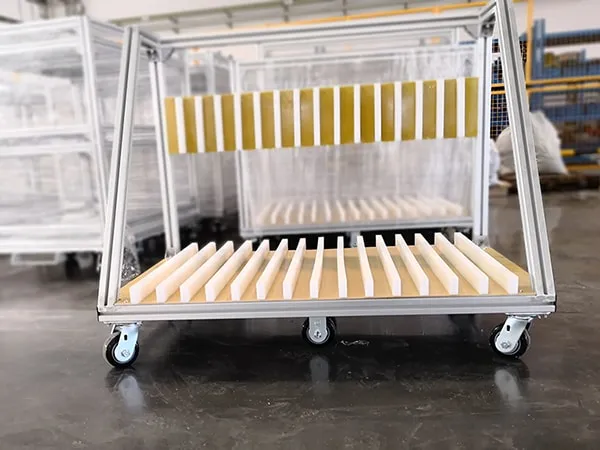

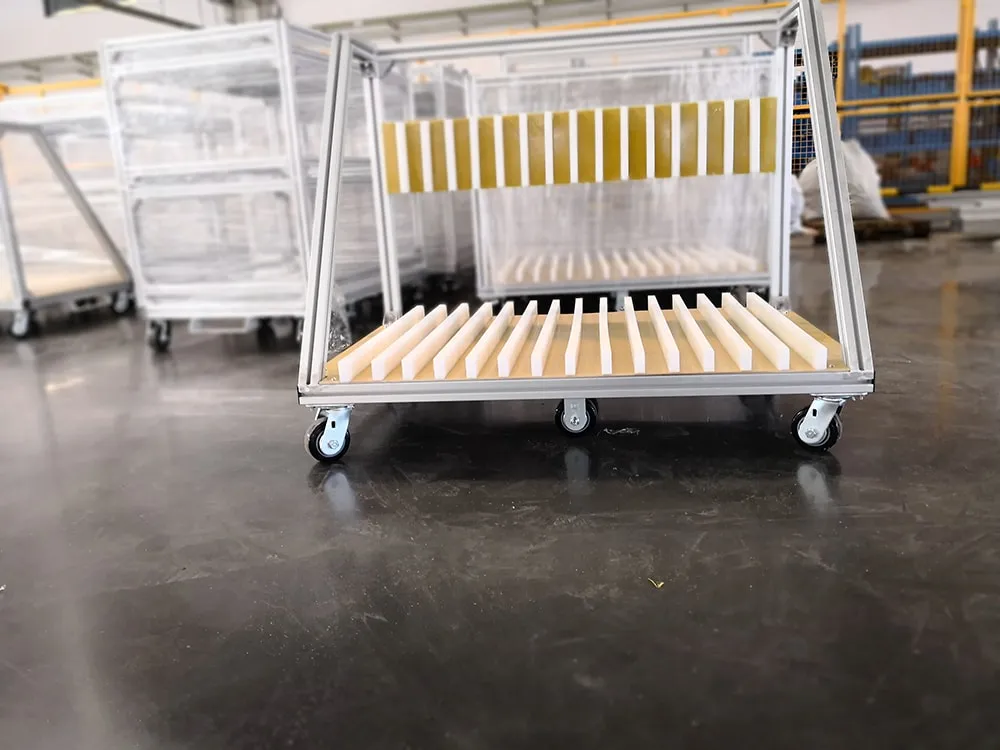

Carro para Productos en Proceso (Work-in-Process Cart)
Carro destinado al transporte y organización de componentes semielaborados entre las diferentes etapas de fabricación.
El funcionamiento continuo de una línea de producción de barras colectoras no depende únicamente de las máquinas principales. El herramental, los dispositivos de posicionamiento, las estaciones de trabajo y los equipos auxiliares ayudan a organizar cada etapa de fabricación, mantener los materiales disponibles y facilitar el trabajo del operador. Kiande ofrece soluciones auxiliares para posicionamiento, fijación, transporte interno, preparación de aislamiento, ensamblaje, almacenamiento y suministro de materiales a pie de línea. Estos equipos ayudan a reducir movimientos innecesarios, mejorar la disponibilidad de componentes en cada estación y mantener una secuencia de producción más ordenada.

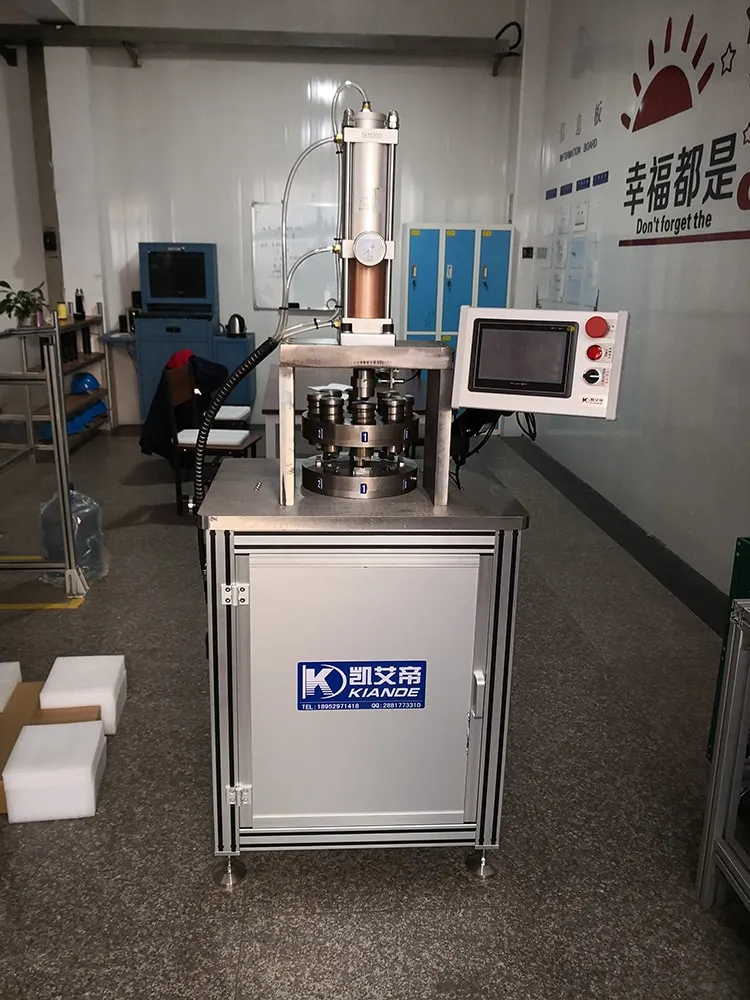

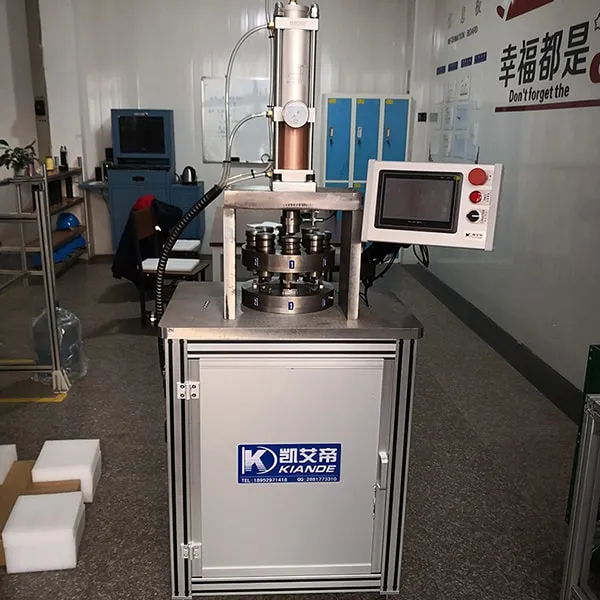

La máquina de crimpado de terminales de cable está diseñada para prensar terminales sobre conductores eléctricos durante la fabricación de conexiones y componentes de distribución eléctrica.
| Modelo | |
| Número de estaciones de trabajo | 8 estaciones |
| Sección máxima de cable | 240mm² |
| Mecanismo de prensado | Accionamiento hidráulico o neumohidráulico |
| Fuerza de crimpado | 5 toneladas |
| Accionamiento de torreta (turret) | Manual o eléctrico |
| Tamaño de la mesa de trabajo (L×A) | 800×800mm |
| Dimensiones (L×A×A) | 1600×800×800mm |

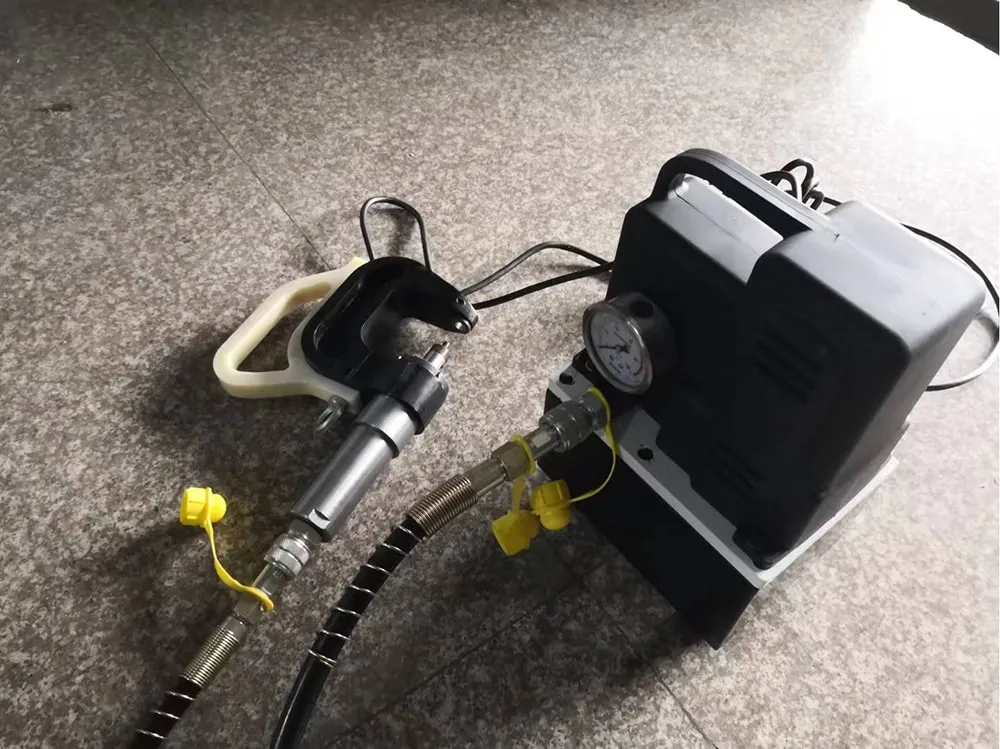

El extractor de remaches se utiliza cuando los componentes remachados de barras colectoras deben desmontarse debido a errores de ensamblaje, ajustes de producción o cambios en la configuración del producto. El equipo permite retirar remaches instalados mediante expulsión desde el punto de unión, facilitando el desmontaje de los componentes sin afectar innecesariamente las piezas circundantes.
| Modelo | |
| Modo de alimentación | Recargable/ conexión a red |
| Presión máxima | 70MPa |
| Carrera | 25mm |
| Capacidad de aceite | 3L |
| Aceite recomendado | Aceite hidráulico antidesgaste N.º 32 |

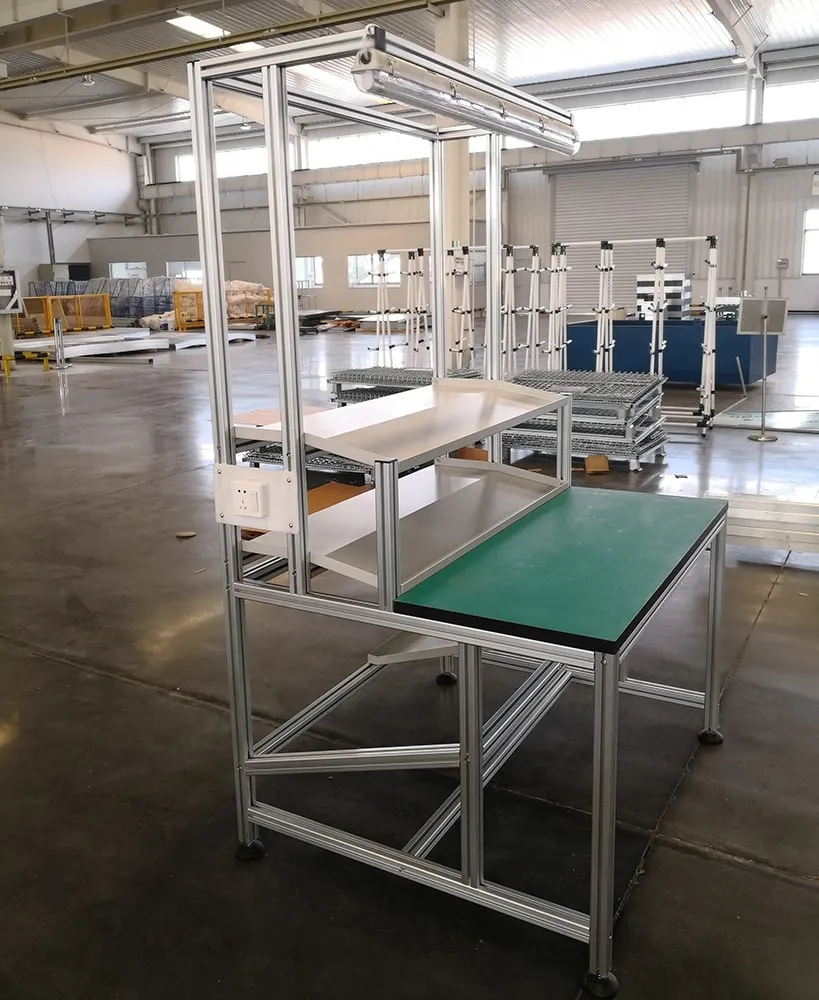

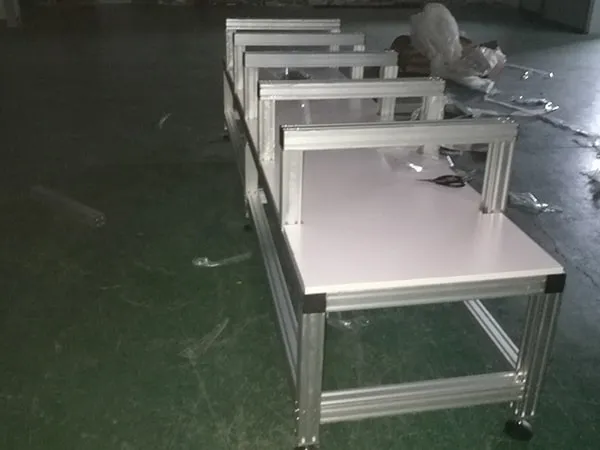

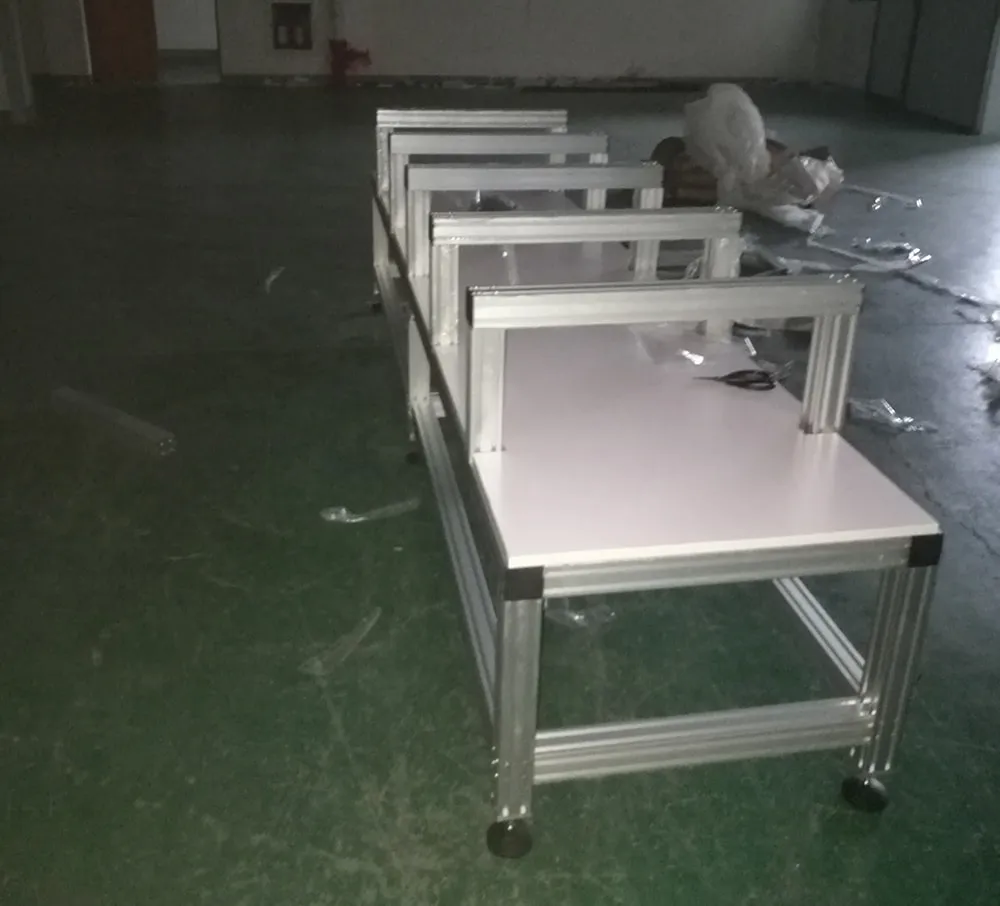

La mesa para encintado manual de aislamiento se utiliza para apoyar el trabajo de aplicación manual de película aislante o cinta aislante sobre barras colectoras. Su área de trabajo estable y abierta facilita el posicionamiento de los conductores, la preparación de los materiales aislantes y la ejecución del encintado antes de que la barra colectora avance al siguiente proceso de producción.
La estación de ensamblaje con mecanismo de elevación está diseñada para asistir el posicionamiento y ensamblaje de dos secciones de barras colectoras durante la instalación de configuraciones de doble capa. Después de ensamblar la primera barra colectora, el sistema la eleva y la mantiene en posición mediante un soporte suspendido. A continuación, la siguiente barra colectora ingresa al área de ensamblaje y la barra superior se baja para realizar la conexión y fijación entre ambas. El mecanismo de elevación puede configurarse con accionamiento eléctrico o neumático, según los requisitos del proyecto.

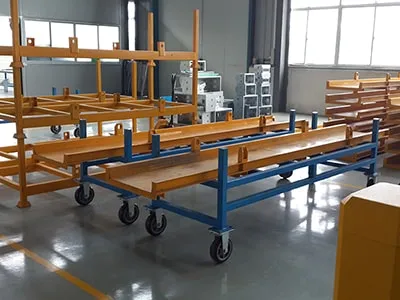

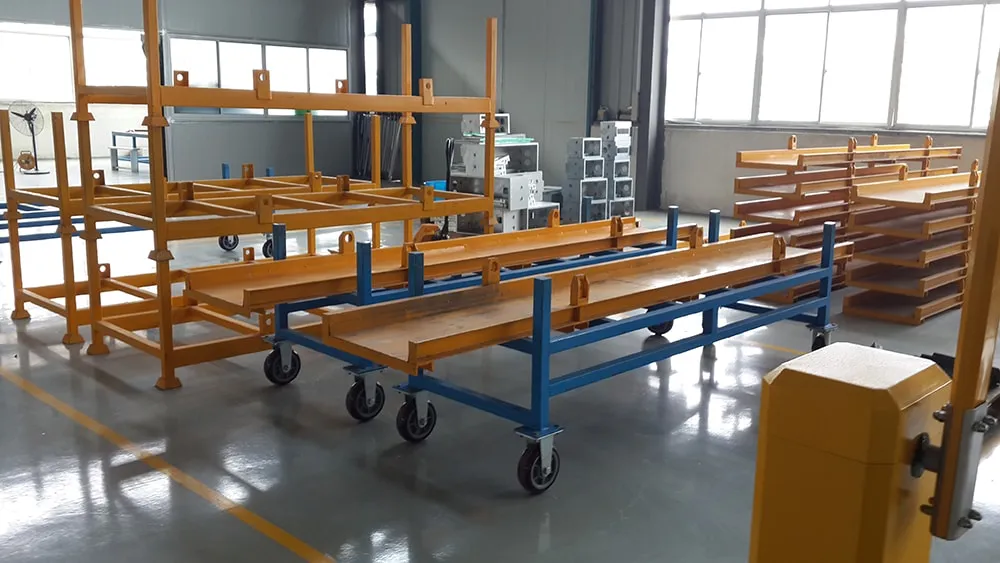

El carro para manipulación de materiales está diseñado para transportar barras colectoras de cobre o aluminio, perfiles estructurales y otros componentes entre las diferentes etapas de producción. Su estructura de acero soldado proporciona una base estable para el traslado interno de materiales entre estaciones de corte, punzonado, doblado, ensamblaje, inspección o embalaje.

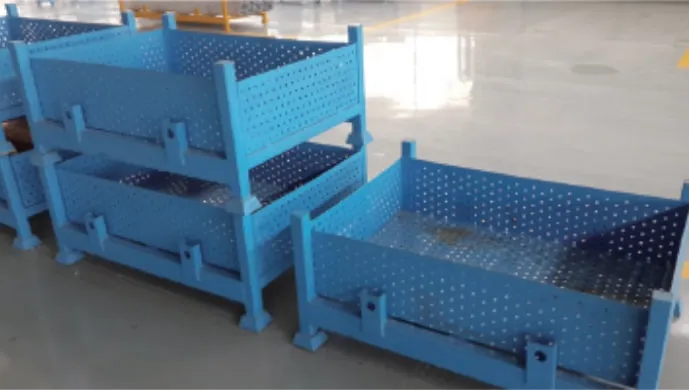

Los contenedores industriales apilables permiten almacenar y transportar componentes relacionados con conectores y sistemas de barras colectoras (busbars), pueden utilizarse para organizar perfiles cortados, barras colectoras, accesorios y componentes de conexión terminados o semielaborados durante la producción y el ensamblaje. Los contenedores pueden trasladarse mediante montacargas o grúa aérea, facilitando el movimiento de materiales entre estaciones de trabajo y áreas de almacenamiento.
